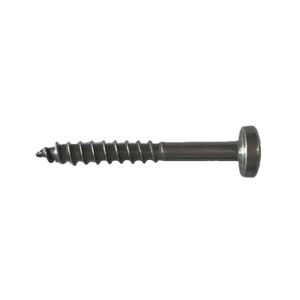

Vis inox ASSY 4 A2 Ph 5x40/25

Transmission de puissance idéale grâce à l'embout RW.

• Plus de puissance grâce à une grande zone de contact au niveau de l'embout
• Plus de stabilité, travail à une main, positionnement précis grâce à l'effet de connexion et à l'ajustement parfait de l'embout
• Compatibilité avec l'ancienne empreinte AW

Tôles métalliques à fixation affleurante à usage secondaire

• Tête cylindrique plate, arrondie par une lentille
• Grande surface de contact

Couple de rupture plus élevé

• Transmission de puissance améliorée dans les bois durs grâce à la géométrie renforcée et asymétrique des flancs du filetage simple
• Meilleur ancrage grâce aux flancs de filetage plus importants

Filetage progressif pour garantir l'encastrement et la prise optimisés de la vis

• Réduction du fendillement grâce à l'effet de déplacement de la matière par les couteaux de fraisages sur la pointe de la vis
• Rotation de filetage réduite par friction pour diminuer la force de vissage à appliquer

Acier inoxydable utilisé pour les assemblages en bois accessibles dans les zones extérieures exposées aux intempéries

• En acier inoxydable A2 anticorrosion, austénitique et non magnétique
• Peut être utilisée dans les environnements ruraux ou urbains, ou les atmosphères industrielles sans exposition significative aux chlorures ou SO2
• Avec revêtement glissant réduisant les frottements pour une fixation facile

Indication

• L'acier inoxydable austénitique se caractérise par un haut niveau de résistance à la corrosion dans les atmosphères industrielles agressives, l'air marin, l'eau du robinet, l'eau douce, l'eau souterraine et l'eau salée, ainsi que dans les bois contenant de l'acide tannique. Cette vis résiste à l'acide dans une certaine mesure et ne convient pas à une utilisation dans des atmosphères contenant du gaz chloré
• Nous vous recommandons d'utiliser le logiciel Würth ou les aides à la conception correspondantes pour planifier et dimensionner votre assemblage. Utiliser le logiciel de construction en bois Würth pour dimensionner les vis ASSY à partir d'un diamètre de 5 mm
• Les vis à bois aggloméré ASSY 4, ASSYplus 4 et ASSYplus 4 FT sont optimisées pour une utilisation dans le bois et dans les matériaux en bois. Pour les applications dans les chevilles plastiques où la capacité de charge peut également être réduite, utiliser uniquement des vis sans pointe filetée optimisée (pointe avec couteaux de fraisage, pointe auto perceuse, rainure autonettoyante, etc.), telles que les vis ASSY D avec tête fraisée ou tête bombée

Homologuée ATE-11/0190

Les conditions de l'agrément technique européen (ATE) doivent être respectées

Domaine d'application

Pour les assemblages bois-bois conçus pour le serrage.

Le filetage partiel qui commence immédiatement sous la tige permet des assemblages bois-bois conçus pour le serrage. Le filetage de la vis est entièrement positionné dans le composant inférieur une fois vissé.

Peut être utilisée pour les applications extérieures et la classe d'utilisation 3

Mode d'emploi

• Les vis ASSY sont homologuées pour les charges quasi statiques
• Pour une utilisation optimale de la vis, l'embout RW correspondant doit être utilisé
• Les vis à filetage partiel conviennent parfaitement à l'assemblage de composants en bois. Pour obtenir un assemblage optimal des composants, l'épaisseur des composants à fixer doit être supérieure à la longueur de la tige
• Si l'assemblage métal-bois est effectué à l'aide de vis tête fraisée, le métal à fixer doit être pré-fraisé
• Pour un assemblage bois-métal porteur, les vis ASSY doivent être serrées à un couple de serrage spécifique. Couple de serrage = couple préconisé requis x 1,2 < 90 % du couple de rupture
